Inspection + Work Class ROV
Die ROV Modelle V8 M500 und V8-L3000 von Ocean Modules™ zeichnen sich durch die kompakte Bauform und hohe Leistungsfähigkeit aus. Die Geräte haben sich weltweit bei Einsätzen für die Offshore-Industrie, Wissenschaft und Forschung sowie im Defense Sektor seit vielen Jahren bewährt und sind je nach Einsatzmission flexibel konfigurierbar.
V8 M500

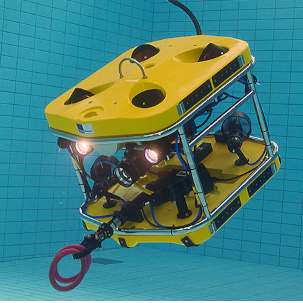

Der V8 M500 ist ein kleines und wendiges Inspektions-ROV mit der einzigartigen Fähigkeit, mit sechs Freiheitsgraden zu manövrieren. Seine geringe Größe und seine enorme Leistung machen den V8 M500 ideal für ein breites Aufgabenspektrum. Die Fähigkeit, sich in jeder Dimension um 360 Grad zu drehen, ohne an Stabilität zu verlieren, ist für Sonar- und Videoinspektionen von großem Vorteil, da sie die Verfolgung des Profils von Meeresboden, Schiffsrumpf oder Unterwasserstrukturen unabhängig vom Winkel ermöglicht. Das System kann Lage und Position präzise steuern, ohne den Meeresboden zu berühren und mit minimalem Einsatz des Antriebs die eigene Position über Grund zu halten. Es kann Instrumente auf dem Meeresboden ausbringen und bergen und sowohl kleine als auch große Objekte vom Meeresboden aufnehmen, auch in Gebieten mit starken Strömungen.
Technische Daten:
- Gewicht in Luft: 70kg
- Größe: 840 x 655 x 670mm
- Zuladung: 12kg (erweiterbar)
- Antrieb/ Thruster: 8x 750W
- Geschw. >3 kn
- Tiefe max: 300m
V8-L3000
Für Kunden, die ein Inspektions-ROV benötigen, das tiefer taucht und eine höhere Nutzlast trägt, bietet Ocean Modules den V8-L3000 an. Der V8-L3000 verwendet dasselbe Steuerungssystem wie der M500 und bietet daher die gleiche Manövrierfähigkeit und Stabilität. Der V8-L3000 hat eine maximale Tauchtiefe von 3000 Metern und verfügt über zahlreiche elektrische und Datenschnittstellen. Für optimalen Datentransfer stehen Glasfaserkommunikation und konfigurierbare Anschlüsse für Ethernet, serielle RS 232/485-Anschlüsse, HD-Video und analoge Daten zur Verfügung.
Virtuelle serielle Anschlüsse vereinfachen die Datenübertragung zwischen Subsystemen und Sensoren auf dem ROV und der Verarbeitungssoftware an der Oberfläche.
Technische Daten:
- Gewicht in Luft: 270kg
- Größe: 1190 x 840 x 890mm
- Zuladung: 30kg (erweiterbar)
- Antrieb/ Thruster: 8x 750W
- Geschw. 2,5 kn
- Tiefe max: 3000m
LARS & TMS

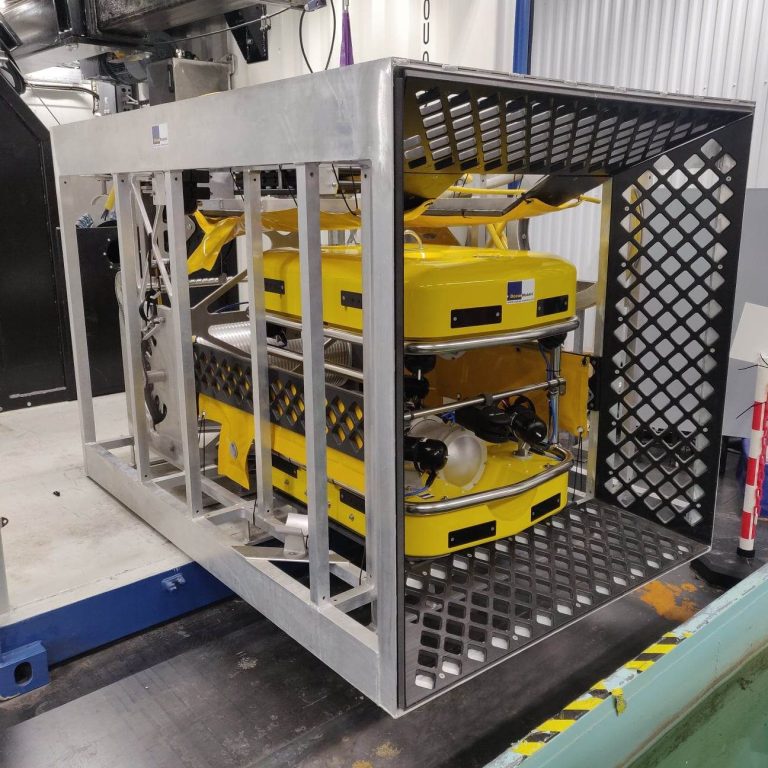

Das containerisierte Launch- and Recovery System (LARS) basiert auf einem 20 Fuß langen Offshore-Container. Der Container öffnet sich zum Wasser hin mit zwei Türen zum Start- und Bergungssystem (LARS). Das LARS besteht aus einem Teleskopausleger, einer Startwinde und einer Seilwinde mit horizontaler Winde. Der Teleskopausleger kann 6,1 Meter aus der Containeröffnung ausgefahren werden. Eine Startwinde dient zum Ablassen des TMS-Cage ins Wasser. Im Wasser wird der TMS-Cage von der Seilwinde abgesenkt und kann das TMS auf eine Tiefe von 2500 Metern absenken. Das ROV ist im Tether Management System (TMS) positioniert, bis es die gewünschte Arbeitstiefe erreicht hat. Ab diesem Punkt kann das ROV den TMS-Cage verlassen und bis zu 600 Meter vom TMS entfernt frei manövrieren.
Die Rückseite des Containers öffnet sich zum Kontrollraum. Der Kontrollraum ist ein klimatisierter Arbeitsbereich für bis zu drei Operator.
SpotOn3 Software

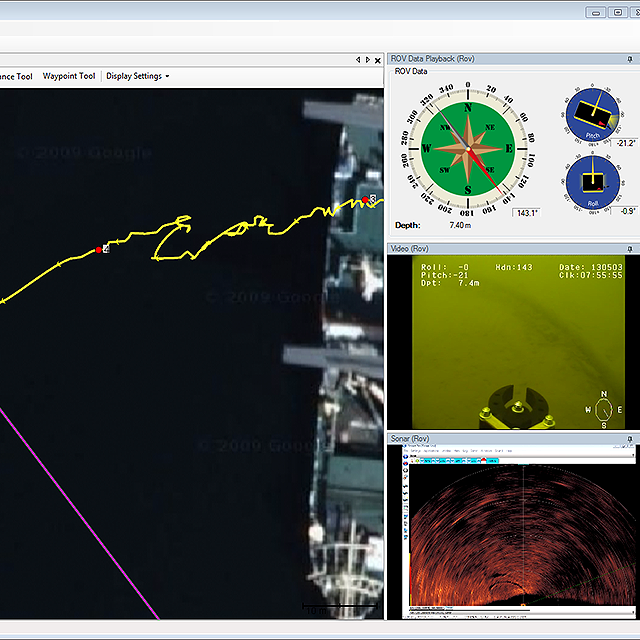

SpotOn 3 ist eine patentierte Vermessungsmanagement-Software, die es Anwendern ermöglicht, synchronisierte geografische Positions-, Video-, Sonar- und Seriendaten in nahezu jeder Vermessungsumgebung zu überwachen, zu verwalten und zu erfassen. Obwohl SpotOn ursprünglich für den Unterwassereinsatz entwickelt wurde, eignet es sich ideal für die Aufzeichnung aller Arten georeferenzierter Daten.
Die erfassten Daten werden mit einer Track-Überlagerung auf einer Zeichnung, Karte oder einem Diagramm verknüpft. Jeder Teil der aufgezeichneten Daten ist durch einfaches Anklicken des Tracks sofort sichtbar und abspielbar. Objekte und Referenzpunkte werden in einem automatisierten Bericht dargestellt.
